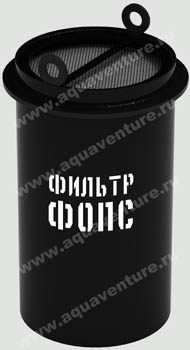

Фильтрующие патроны с комбинированной загрузкой ФОПС-МУ

фильтрующий патрон фопс Выпускаются по
СТО 64235108-002-2016
Продукция сертифицирована и запатентована
Система менеджмента качества соответствует ISO 9001-2015
фильтрующий патрон ливневка

Фильтры очистки поверхностного (ливневого) стока ФОПС® (запатентованная марка) предназначены для очистки поверхностных (талых и ливневых) вод с автодорог, селитебных территорий и территорий промышленных предприятий.

фильтрующий патрон фопс

Фильтрующие патроны ФОПС®-МУ (запатентованная марка) с комбинированной (механической-угольной) загрузкой предназначены для очистки ливневых стоков от взвешенных веществ, нефтепродуктов (эмульгированных и растворённых), анионных и неионогенных СПАВ, фенолов, железа общего, марганца (Mn2+), а также снижения показателей БПК5, БПК20 и ХПК.

Очищенная вода соответствует нормативам сброса в водоёмы рыбохозяйственного назначения и городскую канализацию.

Подробную информацию о фильтрующих патронах ФОПС® других типов, предназначенных для очистки стоков от прочих загрязнителей, Вы можете найти на странице о фильтрующих патронах ФОПС®-(К; МУ; М; Н; С; У; Ц).

фильтрующий патрон водоканал спбфильтрующий патрон аква-венчур

фильтрующий патрон автодор

Технология фильтрующих патронов ФОПС® разработана, запатентована и внедрена совместно компанией ООО «Аква-Венчур®», ГУП «Водоканал Санкт-Петербурга» и ФГАОУ ВО «СПбГПУ Петра Великого».

Стандарт организации СТО 64235108-002-2016 «Фильтры очистки поверхностного стока ФОПС® (Общие требования)» согласован в государственной компании «Российские автомобильные дороги» (ГК «Автодор»). Письмо о согласовании



Фильтры ФОПС® включены в «Классификатор строительных ресурсов (КСР)», а компания «Аква-Венчур» в Федеральную государственную информационную систему ценообразования в строительстве (ФГИС ЦС).

фильтр фопс водоканал

Фильтрующие патроны с комбинированной загрузкой ФОПС®-МУ включены в «Каталог продукции подтвержденного качества», рекомендованной «Комитетом по строительству при правительстве Санкт-Петербурга» для использования в бюджетном строительстве, государственном заказе, а также реализации политики импортозамещения.

фильтрующий патронфильтрующий патрон
фильтрующий патрон фопс

Технология фильтрующих патронов ФОПС® в 2018 году была признана «Лучшей инновационной разработкой в области экологии» на «Петербургской технической ярмарке 2018 года» и удостоена золотой медали, где ранее в 2017 году была получена серебряная медаль.

фильтрующий патрон полихим

фильтр фопс цена

Опросный лист [.pdf] фильтр фопс фп лос

фильтрующий патрон фп

Документация для проектирования

По ссылкам ниже Вы можете загрузить интересующие Вас документы:

фильтрующий патрон фпк
1. Книга «Проектирование и применение локальных очистных сооружений поверхностного стока на основе фильтров ФОПС®» [.pdf]

Согласовано с: фильтрующий патрон отзыв фильтрующий патронДоступно в: фильтрующий патрон гост фильтрующий патрон фильтрующий патрон фильтрующий патрон

2. Стандарт организации СТО 64235108-002-2016 «Фильтры очистки поверхностного стока ФОПС® (Общие требования)» [.pdf]

Доступно в: фильтрующий патрон фильтрующий патрон фопс

3. Паспорт и руководство по эксплуатации «Фильтры очистки поверхностного стока ФОПС®» [.pdf]

4. Сертификаты соответствия «Фильтры очистки поверхностного стока ФОПС®» [.pdf]

5. Библиотека стандартных 2D чертежей для проектирования AutoCAD [.dwg]

6. Типовая технологическая карта ТТК 001-2016 «Монтаж фильтров очистки поверхностного стока ФОПС® в канализационные колодцы» [.pdf]

Доступно в: фильтрующий патрон фопс-му фильтрующий патрон для ливневой канализации

7. Прайс-лист (публичная оферта) [.pdf]

8. Краткий референс-лист [.pdf]

ПОЛНЫЙ ПЕРЕЧЕНЬ ДОКУМЕНТОВ

фильтрующий патрон ливневка

Характеристики фильтров ФОПС®:

Тип фильтрующего патрона Диаметр по фланцу D, мм Установка Рабочая производительность, не более, м3/час
(Максимально допустимая производительность, не более, м3/час)
Высота фильтра, мм
ФОПС®-МУ-0,58-0,9 580 Устанавливается через люк D=580мм 2,0 (4,0) 900
ФОПС®-МУ-0,58-1,2 1200
ФОПС®-МУ-0,58-1,8 1800
ФОПС®-МУ-0,7-0,9 620 Устанавливается в колодец D=700мм 2,0 (4,0) 900
ФОПС®-МУ-0,7-1,2 1200
ФОПС®-МУ-0,7-1,8 1800
ФОПС®-МУ-1,0-0,9 920 Устанавливается в колодец D=1000мм 4,0 (8,0) 900
ФОПС®-МУ-1,0-1,2 1200
ФОПС®-МУ-1,0-1,8 1800
ФОПС®-МУ-1,5-0,9 1420 Устанавливается в колодец D=1500мм 8,0 (16,0) 900
ФОПС®-МУ-1,5-1,2 1200
ФОПС®-МУ-1,5-1,8 1800
ФОПС®-МУ-2,0-0,9 1920 Устанавливается в колодец D=2000мм 16,0 (32,0) 900
ФОПС®-МУ-2,0-1,2 1200
ФОПС®-МУ-2,0-1,8 1800

фильтрующий патрон фопс

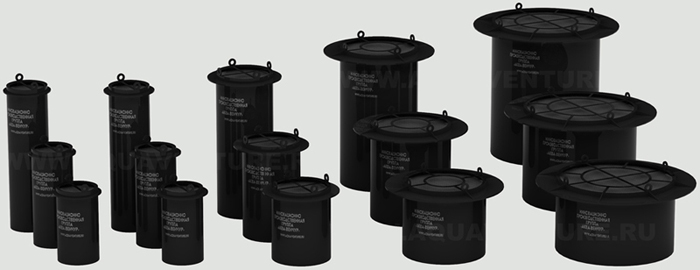

Типоряд фильтрующих патронов ФОПС®

Показатели очистки на фильтрах ФОПС®:

Загрязняющие вещества Фильтр Концентрация в исходном стоке, не более Концентрация в очищенном стоке, не более
Взвешенные вещества (мг/дм3) ФОПС®-МУ 2 000 3
ФОПС®-М 4 000 3
ФОПС®-К 4 000 300
ФОПС®-С 10 000 300
Нефтепродукты (мг/дм3) ФОПС®-МУ 50 0,03
ФОПС®-У 100 0,03
ФОПС®-М 100 5
ФОПС®-С 500 5
БПК5 (мг/дм3) ФОПС®-МУ 65 2,0
ФОПС®-У 110 2,0
БПК20 (БПКПОЛН, мг/дм3) ФОПС®-МУ 90 2,0
ФОПС®-У 150 2,0
ХПК (мг/дм3) ФОПС®-МУ 650 30
ФОПС®-У 1 500 30
Анионные СПАВ (АПАВ, мг/дм3) ФОПС®-МУ 30 0,1
ФОПС®-У 50 0,1
Неионогенные СПАВ (мг/дм3) ФОПС®-МУ 5,0 0,1
ФОПС®-У 10,0 0,1
Катионные СПАВ (КПАВ, мг/дм3) ФОПС®-Ц 5,0 0,1
Фенол (мг/дм3) ФОПС®-МУ 0,1 0,001
ФОПС®-У 0,1 0,001
Железо общее (мг/дм3) ФОПС®-МУ 5,0 0,05
ФОПС®-У 5,0 0,05
Марганец (Mn2+, мг/дм3) ФОПС®-Ц 1,0 0,01
ФОПС®-МУ 3,0 0,1
ФОПС®-У 3,0 0,1
Алюминий (Al3+, мг/дм3) ФОПС®-Ц 1,0 0,04
Железо II (Fe2+, мг/дм3) ФОПС®-Ц 3,0 0,05
Медь (Cu2+, мг/дм3) ФОПС®-Ц 0,5 0,001
Никель (Ni2+, мг/дм3) ФОПС®-Ц 0,5 0,01
Свинец (Pb2+, мг/дм3) ФОПС®-Ц 0,5 0,006
Цинк (Zn2+, мг/дм3) ФОПС®-Ц 1,0 0,01
Азот аммонийный (NH4+, мг/дм3) ФОПС®-Ц 10 0,4
Водородный показатель (рН, ед.) ФОПС®-Н 3,0 7,0

В случае, когда фактическая исходная концентрация взвешенных веществ выше предельной входной концентрации, рекомендуется устанавливать перед фильтрующим патроном ФОПС®-МУ фильтрующие патроны ФОПС®-(К, М, С) или отстойник. В этом случае возможна очистка стока с концентрацией взвешенных веществ до 10.000 мг/л.

Помимо указанных в таблице загрязняющих веществ фильтрующие патроны ФОПС®-МУ способны очищать поверхностные ливневые сточные воды от других органических веществ (формальдегид, бензол, красители, ХПК и др.).

Способы установки:

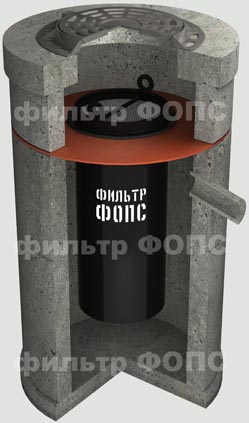

фильтрующий патрон фопс 1. В дождеприемный люк колодца на опорное кольцо сразу за решеткой люка (только фильтры ФОПС®-МУ-0,58-Х).

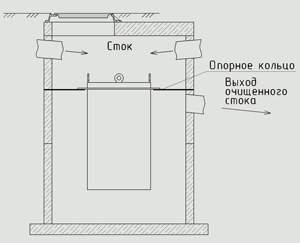

фильтрующий патрон фп лос 2. На опорное кольцо внутри канализационного колодца на некоторой глубине.
Варианты:
1) сток осуществляется через крышку люка;
2) сток осуществляется через подводящие трубы, сверху устанавливается плита перекрытия (показано на рисунке);
3) сток осуществляется через легкосъёмную крышку колодца;
4) сток осуществляется через подводящие трубы, колодец накрыт легкосъёмной крышкой.

Тип стандартного опорного кольца выбирается исходя из типа фильтрующего патрона и диаметра канализационного колодца.

Более подробная информация по проектированию очистных сооружений на основе фильтрующих патронов ФОПС®-МУ представлена в нашей книге «Проектирование и применение локальных очистных сооружений поверхностного стока на основе фильтров ФОПС®», доступной по ссылке.

Комплектующие к фильтрующим патронам ФОПС®-МУ:

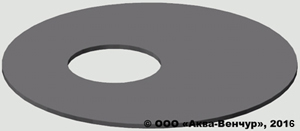

фильтрующий патрон полихим Опорные кольца ОК (СТО 64235108-005-2016).
Продукция сертифицирована.
Подробная информация

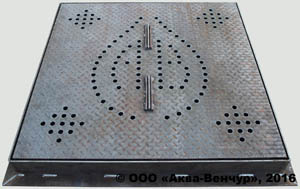

фильтрующий патрон фопс Легкосъёмные крышки КЛ (СТО 64235108-008-2016).
Продукция сертифицирована.
Подробная информация

Испытания фильтров ФОПС®:

Для испытания фильтрующих патронов с комбинированной загрузкой ФОПС®-МУ по требованиям СТО 64235108-002-2016 ООО «Аква-Венчур®» разработан и построен специальный испытательный стенд. фильтрующий патрон фопс-кфильтрующий патрон
Элементы и сварные соединения фильтрующих патронов ФОПС®-МУ регулярно проходят прочностные испытания, что гарантирует надежность конструкции фильтров и безопасность работ при подъёме их краном. фильтрующий патрон фопс
ООО «Аква-Венчур®» регулярно проводит натурные испытания эффективности и ресурса работы фильтрующих патронов ФОПС®-МУ совместно со многими крупными организацями, в т.ч. с ГУП «Водоканал Санкт-Петербурга». фильтрующий патронфильтрующий патрон

Результаты испытаний фильтрующих патронов ФОПС®-МУ:

фильтр фопс фильтр патрон фопс

Испытания эффективности использования фильтров ФОПС®-Ц при очистке поверхностных сточных вод с нагруженной автотранспортом селитебной террии (2023 г).

ГУП «Водоканал Санкт-Петербурга» проведены испытания, доказавшие высокую эффективность и продолжительный ресурс работы фильтров ФОПС®-Ц при очистке поверхностных сточных вод с нагруженной автотранспортом селитебной террии.

фильтр фопс фильтр патрон фопс

Испытания эффективности использования установки для глубокой комплексной очистки поверхностного стока с селитебной территории на основе фильтров ФОПС®-С и ФОПС®-МУ (2020 г).

ГУП «Водоканал Санкт-Петербурга» проведены испытания, доказавшие высокую эффективность и продолжительный ресурс работы установки для глубокой комплексной очистки поверхностного стока с селитебной территории на основе фильтров ФОПС®-С и ФОПС®-МУ.

фильтр фопс фильтр патрон фопс

Испытания эффективности использования фильтров ФОПС®-С для механической очистки поверхностного стока с селитебной территории (2020 г).

ГУП «Водоканал Санкт-Петербурга» проведены испытания, доказавшие высокую эффективность использования фильтров ФОПС®-С для механической очистки поверхностного стока с селитебной территории.

фильтр фопс фильтр патрон фопс

Испытания эффективности использования фильтров ФОПС®-К для механической очистки поверхностного стока с селитебной территории (2020 г).

ГУП «Водоканал Санкт-Петербурга» проведены испытания, доказавшие высокую эффективность использования фильтров ФОПС®-К для механической очистки поверхностного стока с селитебной территории.

фильтрующий патрон комбинированный фильтрующий патрон комбинированный

Испытания эффективности и ресурса работы фильтрующих патронов ФОПС®-МУ при их круглогодичной эксплуатации (2017 г).

ГУП «Водоканал Санкт-Петербурга» проведены испытания, доказавшие высокую эффективность и продолжительный ресурс работы фильтрующих патронов ФОПС®-МУ при очистке дождевого стока с селитебной территории и дороги IV категории.

фильтрующий патрон угольный фильтрующий патрон с углем

Испытания эффективности работы фильтрующих патронов ФОПС®-МУ (2016 г).

ГУП «Водоканал Санкт-Петербурга» проведены испытания, доказавшие высокую эффективность фильтров ФОПС®-МУ при очистке дождевого стока с селитебной территории и дороги IV категории.

фильтрующий патрон фопс-му фильтрующий патрон комбинированный

Испытания эффективности и ресурса работы фильтрующих патронов ФОПС®-Ц (2015 г).

ГУП «Водоканал Санкт-Петербурга» проведены испытания, доказавшие высокую эффективность и продолжительный ресурс работы фильтрующих патронов ФОПС®-Ц при очистке даже сильно загрязненных дождевых сточных вод.

фильтрующий патрон Испытания эффективности и ресурса работы фильтров ФОПС®-МУ.

Независимым испытательным центром «Высота» доказано, что фильтрующие патроны ФОПС®-МУ обеспечивают эффективную очистку воды от взвешенных веществ, СПАВ, нефтепродуктов и ионов марганца, а также обеспечивают длительный ресурс работы.

фильтрующий патрон колодец Испытания прочности типовых корпусов фильтров ФОПС®.

Независимым испытательным центром «Высота» доказано, что типовые корпуса фильтрующих патронов ФОПС® производства ООО «Аква-Венчур®» обладают прочностью, достаточной для их использования по назначению.

Интеллектуальная собственность:

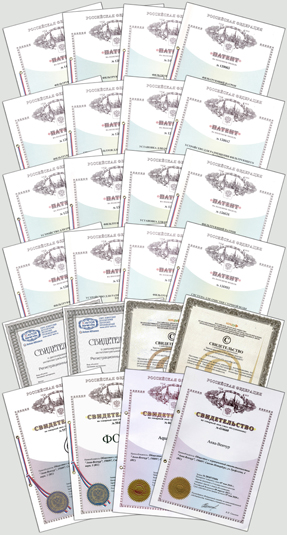

фильтрующий патрон сертификат Патенты на полезные модели

Конструкция фильтрующих патронов ФОПС® и технология их применения охраняются 28 патентами Российской Федерации (патенты № 138499, 139065, 148363, 149624, 150507, 150518, 150523, 150763, 151523, 155863, 156036, 156668, 156676, 156893, 157102, 157322, 160669, 160712, 160714, 161629, 162748, 162796, 163703, 170818, 172246, 176544, 177436*, 183671**).

177436* — совместный патент ООО «Аква-Венчур®» и ГУП «Водоканал Санкт-Петербурга».
183671** — совместный патент ООО «Аква-Венчур®» и ФГАОУ ВО «СПбГПУ Петра Великого».



Авторские свидетельства

Особенности конструкции фильтрующих патронов ФОПС®, а также техническая документация на фильтрующие патроны ФОПС® защищены авторским правом.



Товарные знаки

Наименования «ФОПС®», «Аква-Венчур®» и другие являются официально зарегистрированными товарными знаками, принадлежащими ООО «Аква-Венчур®».



Патентный формуляр

В результате патентно-технических исследований ООО «Аква-Венчур®» создан патентный формуляр на фильтрующие патроны «ФОПС®», с которым можно ознакомиться по ссылке.



Единственный производитель

ООО «Аква-Венчур®» является единственным производителем фильтрующих патронов «ФОПС®», что отражено в письме, доступном по ссылке.

Копии фильтров ФОПС®

Внимание! На рынке имеются фильтрующие патроны с признаками контрафактности, похожие на оригинальные фильтры ФОПС®.

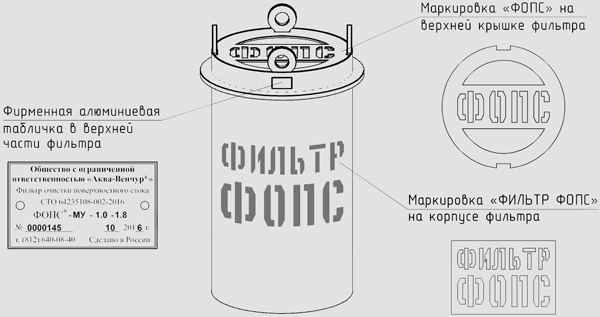

Как отличить оригинальные фильтрующие патроны ФОПС® от возможных подделок?

фильтрующий патрон

1. Название фильтрующих патронов — «ФОПС®» — является зарегистрированным товарным знаком. Близкие названия говорят о возможной контрафактности такой продукции.

2. Количество угля в фильтре, 2/3 от высоты и менее, говорит об экономии производителя на активированном угле (самая дорогая часть фильтра). Такие «облегченные» фильтрующие патроны служат меньше и могут не обеспечивать заявленного качества очистки.

3. Паспорт и руководство по эксплуатации на фильтрующий патрон ФОПС® должно быть напечатано типографским способом, что говорит о серийном производстве продукции.Будьте внимательны при выборе поставщика! Не дайте себя обмануть!

фильтрующий патрон контрафакт

Фотографии продукции:

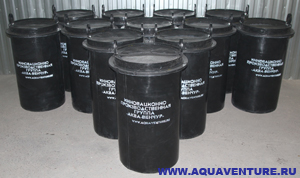

фильтрующий патрон купить Фильтрующие патроны с комбинированной загрузкой ФОПС®-МУ-0,58-0,9 перед контролем их качества.

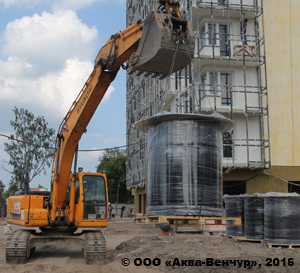

фильтрующий патрон цена Один из вариантов выгрузки фильтрующих патронов комбинированных ФОПС®-МУ-2,0-1,8 на стройке при помощи подручных средств.

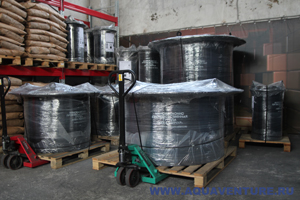

фильтрующий патрон фопс Упакованные фильтрующие патроны комбинированные на складе.

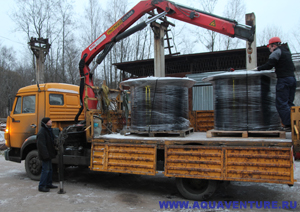

фильтрующий патрон фопс-му Отгрузка фильтров ФОПС®-МУ-2,0-1,2 при помощи крана-манипулятора.

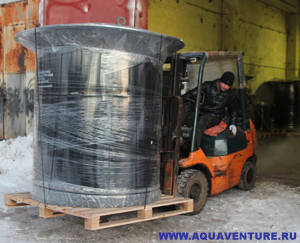

фильтрующий патрон Отгрузка фильтрующего патрона при помощи вилочного погрузчика.

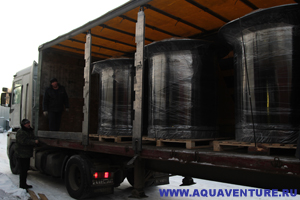

фильтрующий патрон Отгрузка шести фильтрующих патроноы ФОПС®-МУ-2,0-1,8 в стандартную фуру.

Фильтрующие патроны с комбинированной загрузкой для дождеприемных колодцев. Комбинированные и комбинирующие фильтрующие патроны. комбинированные фильтр-патроны, фильтропатроны, патроны-фильтры.

Ранее выпускались по ТУ 4859-002-64235108-2012 и ТУ 4859-004-64235108-2013.

Иногда оригинальные фильтры ФОПС® ошибочно путают с ЛОС фильтр-патрон ФП ФП-ЛОС КФП ФПК СФП ФПКУ ФПКУ ФПКЦ ФПКН ФПКК КС-Ф ФИПОС CSW FP с углем МАУ и т.п.
